Thiết Bị Khử Trùng UV Kênh Hở DASA – Giải Pháp Tối Ưu Cho Xử Lý Nước Thải & Nước Mặt

Giới thiệu về hệ thống khử trùng UV kênh hở

Hệ thống khử trùng UV kênh hở (Open channel UV) là hệ thống khử trùng bằng phương pháp tia cực tím UVC thường được ứng dụng cho các nhu cầu khử trùng nước có lượng lớn. Khử trùng UV kênh hở là một trong những giải pháp khử trùng hàng đầu, được sử dụng cho các ứng dụng lĩnh vực trong xử lý nước thải ngày nay.

Tương tự như hệ thống khử trùng UV buồng kín, khử trùng UV dạng kênh hở cũng sử dụng các bóng đèn cực tím có bước sóng 254nm để thực hiện quá trình khử trùng, tuy nhiên thay vì quá trình khử trùng xảy ra bên trong buồng phản ứng  thì những bóng đèn UV sẽ được lắp đặt vào bên trong những kênh dẫn nước so không gian rộng lớn hơn để thực hiện quá trình khử trùng. Thiết kế dạng kênh này sẽ cho phép lưu lượng xử lý rất lớn để có thể đáp ứng mạnh mẻ các nhu cầu về xử lý nước thải trong các nhà máy, xử lý nước cho bể bơi, hoặc xử lý nước trong nuôi trồng thủy hải sản.

Cấu tạo và nguyên lý hoạt động của hệ thống khử trùng UV kênh hở

Nguyên lý vận hành của hệ thống là dẫn nước cần được xử lý khử trùng đi vào một kênh hở, lượng nước này sẽ được lưu lại trong kênh một thời gian đủ để các bóng đèn UV tia cực tím UVC với bước sóng 254nm phát ra bức xạ tiêu diệt toàn bộ các mầm bệnh, vi khuẩn, vi trùng có trong nước. Sau đó nước sẽ được xả ra ngoài kênh khi cửa van ở đầu ra được mở.

Theo nguyên lý trên, cấu tạo của một hệ thống khử trùng UV kênh hở điển hình tương đối đơn giản và bao gồm những bộ phận chính sau:

• Kênh hở phản ứng (Open channel): là kênh nước có dạng mương nước dài, kênh hở có bề mặt được xử lý trơn láng như là ốp gạch sáng để tăng khả năng phản xạ của khi tia cực tím UVC. Kênh hở phải được thiết kế đủ dài và đủ rộng để lắp đặt các hệ thống bóng đèn UV và lưu trữ đủ lượng nước trong quá trình xử lý.
• Van cửa phai Penstock: là một bộ phận được lắp tại ngõ ra của kênh hở, van cửa phai được cài đặt để vận hành tự động. Van hoạt động bằng cách nâng hoặc hạ tấm chắn để điều tiết, tăng thời gian lưu nước trong kênh hở cho quá trình chiếu xạ khử trùng tia cực tím đủ thời gian tiêu diệt tất cả mầm bệnh, vi sinh vật có trong nước. Sau đó tấm chắn của van cửa phai sẽ tự động nâng lên để xả lượng nước đã được khử trùng ra khỏi kênh.
• Bóng đèn cực tím UV: bên trong mương hở sẽ được lắp đặt rất nhiều bóng đèn cực tím UVC để đảm bảo toàn bộ lưu lượng nước chảy qua kênh đều nhận được đủ liều lượng chiếu xạ tia cực tím để khử trùng. Bóng đèn UV được dùng là loại áp suất thấp, phát ra ánh sáng cực tím có bước sóng 254nm. Các bóng đèn UV được lắp đặt theo dạng module, mỗi module sẽ được bố trí nhiều bóng để dễ dàng hơn trong khâu lắp đặt, vận hành theo từng modul và dễ dàng sửa chữa thay thế. Người vận hành chỉ cần nâng hạ modul có bộ phận cần sửa chữa thay thế như là thay bóng đèn UV bị hỏng, thay vì phải nâng hạ toàn bộ bóng đèn có trong kênh hở. Ngoài ra, khi một modul bóng đèn bị sự cố thì các modul khác vẫn hoạt động, giúp cho quá trình khử trùng không bị gián đoạn làm ảnh hưởng quá trình sản xuất, kinh doanh.
• Ống thạch anh (quartz sleeves): là bộ phận lắp bên ngoài bóng đèn UV để tránh cho bóng đèn tiếp xúc với nước. Bề mặt của ống thạch anh sẽ được các chổi quét wiper rings di chuyển qua lại thường xuyên nhằm loại bỏ các chất rắn, cặn bẩn bám vào thành ống làm ảnh hưởng đến khả năng phát xạ của tia cực tím UV. Ống thạch anh có cấu tạo bằng chất liệu thạch anh hay thủy tinh nên khi thao tác, bảo trì sửa chữa kỹ thuật viên cần hết sức lưu ý do vô tình hay cố ý có thể tác động lực mạnh làm vở bộ phận này. Trên thực tế, trong quá trình sử dụng thì ống thạch anh là bộ phận rất thường xuyên bị hỏng và cần phải thay thế do lỗi trên, vì vậy chúng ta cần hết sức lưu ý.
• Cảm biến (sensors): trên hệ thống khử trùng UV sẽ sử dụng các cảm biến sensors có chức năng đo mực nước để điều khiển van cửa phai hoạt động lên xuống, cảm biến độ truyền UVT để tăng giảm cường độ tia cực tím UV dose và vận hành hệ thống chổi quét làm sạch các ống thạch anh.
• Chấn lưu (ballasts): bộ chấn lưu ballast có loại điều khiển được 1 và có loại điều khiển được 2 bóng đèn UV, chức năng của nó là ổn định dòng điện cho bóng hoạt động và hỗ trợ bóng khởi động. Khi bộ chấn lưu bị hỏng thì bóng đèn UV cũng không hoạt động được hoặc sẽ làm giảm tuổi thọ bóng đèn UV do dòng điện cung cấp không đạt yêu cầu.
• Bộ phận điều khiển (controller): do hệ thống kênh hở có rất nhiều bóng đèn UV nên bộ điều khiển cũng tương đối phức tạp. Ngoài ra bộ phận điều khiển cũng có chức năng điều tiết liều lượng UV dose để tiết kiệm điện năng tiêu thụ và kéo dài tuổi thọ của bóng đèn UV

Thông số kỹ thuật của hệ thống khử trùng UV kênh hở

• Lưu lượng (Qmin) : 4.000 m3/ngày đêm
• Lưu lượng (Qmax) : không giới hạn.
• Tuổi thọ bóng (Lamp Lifetime) : 8.000 đến 16.000 giờ
• Kiểu lắp đặt bóng đèn : ngang, thẳng đứng, nghiêng
• Tính năng tự động vệ sinh hệ thống
• Tính năng tự động điều tiết UV dose

Phân loại hệ thống khử trùng UV kênh hở

Hệ thống khử trùng UV kênh hở được phân loại dựa theo chức năng vận hành như dùng cho nước sạch, nước thải, nước sinh hoạt, nước mặn. Dựa theo chức năng tự động làm sạch cơ học bằng chổi quét hay dùng hóa chất tẩy rửa. Dựa theo cấu tạo thiết kết có hệ thống 1 kênh hở hoặc 2 kênh hở hoạt động luân phiên.

Những ứng dụng của hệ thống khử trùng UV kênh hở

Hệ thống khử trùng UV kênh hở không được sử dụng rộng rãi như hệ thống UV buồng kín do nhiều yếu tố kỹ thuật như là đặc thù công suất xử lý tối thiểu lớn nên chỉ dùng cho các nhu cầu tập trung hoặc là ứng dụng trong công nghiệp sản xuất, chăn nuôi có công suất tối thiểu 4.000 m3 một ngày đêm. Đối với các ứng dụng có công suất nhỏ hơn thường chọn dùng loại UV buồng kín với hiệu suất vận hành tốt hơn. Những ứng dụng của hệ thống khử trùng UV kênh hở như:

• Dùng trong các nhà máy xử lý nước thải
• Dùng xử lý nước cho các bể bơi lớn, các khu vui chơi nước.
• Dùng trong công nghiệp sản xuất

Những ưu điểm và khuyết điểm của hệ thống khử trùng UV kênh hở

Hệ thống có một số ưu điểm như sau:

• Đáp ứng được nhu cầu xử lý nước công suất lớn mà hệ thống khử trùng UV buồng kín không đáp ứng được.
• Hệ thống có hiệu suất cao và độ tin cậy cao.
• Dễ dàng nhận thấy bộ phận hỏng hóc và dễ dàng sửa chữa thay thế do cấu tạo mở, cho phép kỹ thuật viên dễ dàng thao tác.
• Cấu tạo nhiều modul bóng đèn UV giúp cho việc vận hành của hệ thống không bị gián đoạn khi một trong các modul bị sự cố.

Các khuyết điểm của hệ thống khử trùng UV kênh hở:

• Hệ thống cần nhiều không gian lắp đặt cho kênh hở và vị trí lắp đặt hệ thống điều khiển.
• Không phù hợp đối với nhu cầu lưu lượng xử lý dưới 300m3/giờ.
• Hiệu suất khử trùng và khả năng tiết kiệm năng lượng vận hành thấp hơn hệ thống khử trùng UV buồn kín.
• Do thường được lắp đặt ngoài trời nên có thêm nhiều yếu tố ảnh hưởng đến tuổi thọ thiết bị và chất lượng nước sau khử trùng như là yếu tố mưa bảo, lũ lụt, rác thải, vật lạ bị cuốn vào hệ thống mương hở nên cần được kiểm tra giám sát thường xuyên.

Những yếu tố cần quan tâm khi chọn lựa hệ thống khử trùng UV kênh hở?

Để lựa chọn hệ thống khử trùng UV kênh hở phù hợp cần dựa trên các yếu tố sau:

• Yêu cầu về chỉ tiêu chất lượng của nước sau xử lý.
• Lưu lượng nước xử lý tối thiểu và lưu lượng nước tối đa để tính toán liều lượng UV và thiết kế số lượng, kích thướt kênh hở.
• Số liệu nguồn nước đầu vào như loại lưu chất, độ mặn, độ đục, chất rắn lơ lững, độ truyền tia UV, tốc độ dòng chảy, sự ổn định của nguồn nước.
• Độ ăn mòn của nước.
• Diện tích lắp đặt lớn cho mương hở và hệ thống điều khiển.

So sánh hệ thống khử trùng UV kênh hở và hệ thống UV buồng kín

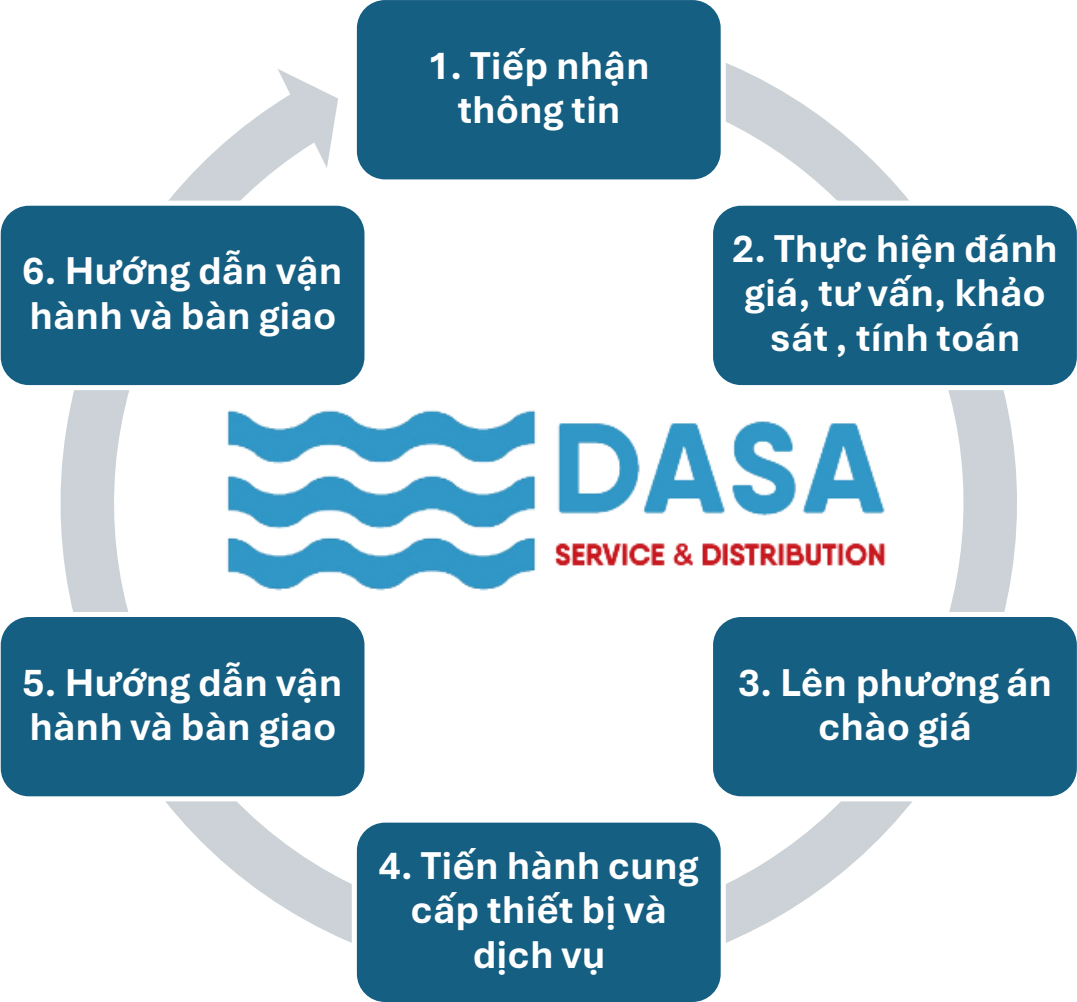

Quy trình cung cấp hệ thống khử trùng UV kênh hở và dịch vụ kỹ thuật

Vì sao nên sử dụng hệ thống khử trùng UV kênh hở do DASA cung cấp?

• DASA có kinh nghiệm và chuyên môn về cung cấp thiết bị ngành nước từ năm 2019 bao gồm máy bơm nước, van công nghiệp, hệ thống lọc, hệ thống khử trùng UV.
• Không chỉ bán hệ thống khử trùng UV kênh hở mà còn tư vấn, hỗ trợ kỹ thuật và cam kết bảo hành sản phẩm.
• Cung cấp dịch vụ kỹ thuật trọn gói chìa khóa trao tay cho khách hàng bao gồm:
  – Tư vấn, tính toán và thiết kế hệ thống
  – Thi công lắp đặt
  – Hướng dẫn vận hành, bàn giao thiết bị
• Cung cấp dịch vụ gia tăng cho sản phẩm bao gồm:
  – Cung cấp phụ tùng thay thế
  – Dịch vụ sửa chữa
  – Dịch vụ bảo trì báo dưỡng
  – Dịch vụ cho thuê sản phẩm

Vui lòng liên hệ chúng tôi để được phục vụ nhanh chóng!
